Автомобильный стапель Vector NZ. Базовая комплектация.

275,000.00

В комплект стапеля входит:

  • Рама 3200х950х108мм в сложенном положении 3200х950х1000мм в поднятом положении
  • Грузоподъёмность 2800кг
  • Трёхшарнирное силовое устройство замкового типа
  • Кронштейны зажимов за отбортовку порога
  • Комплект двойных поворотных зажимов
  • Комплект гидравлики (пневмогидравлический насос+цилиндр)
  • Встроенный в подъёмник гидравлический цилиндр
  • Четыре установочных табурета
Категория:

Описание

Цена 275 000 рублей. Срок поставки 15-20 рабочих дней.

О стапеле.

Целью создания этого стапеля было внедрение передовых конструкций применительно к особенностям российского кузовного ремонта. В нашей стране ремонтируют автомобили, потерявшие в результате ДТП до 90 % своей стоимости. Недаром процветают фирмы торгующие «тотальными» авто от страховых компаний. Поэтому стапель разрабатывался максимально жестким, чтобы можно было разгибать автомобили, буквально, «завязанные в узел».

Ещё одна особенность отечественного автосервиса- это максимальное использование помещения и тут стапелю Vector NZ нет равных. При отсутствии кузовного ремонта стапель можно использовать в качестве ножничного подъемника для шиномонтажа, ремонта подвески, снятия двигателя и жестяных работ. Vector NZ не просто стапель, а универсальный авторемонтный комплекс!

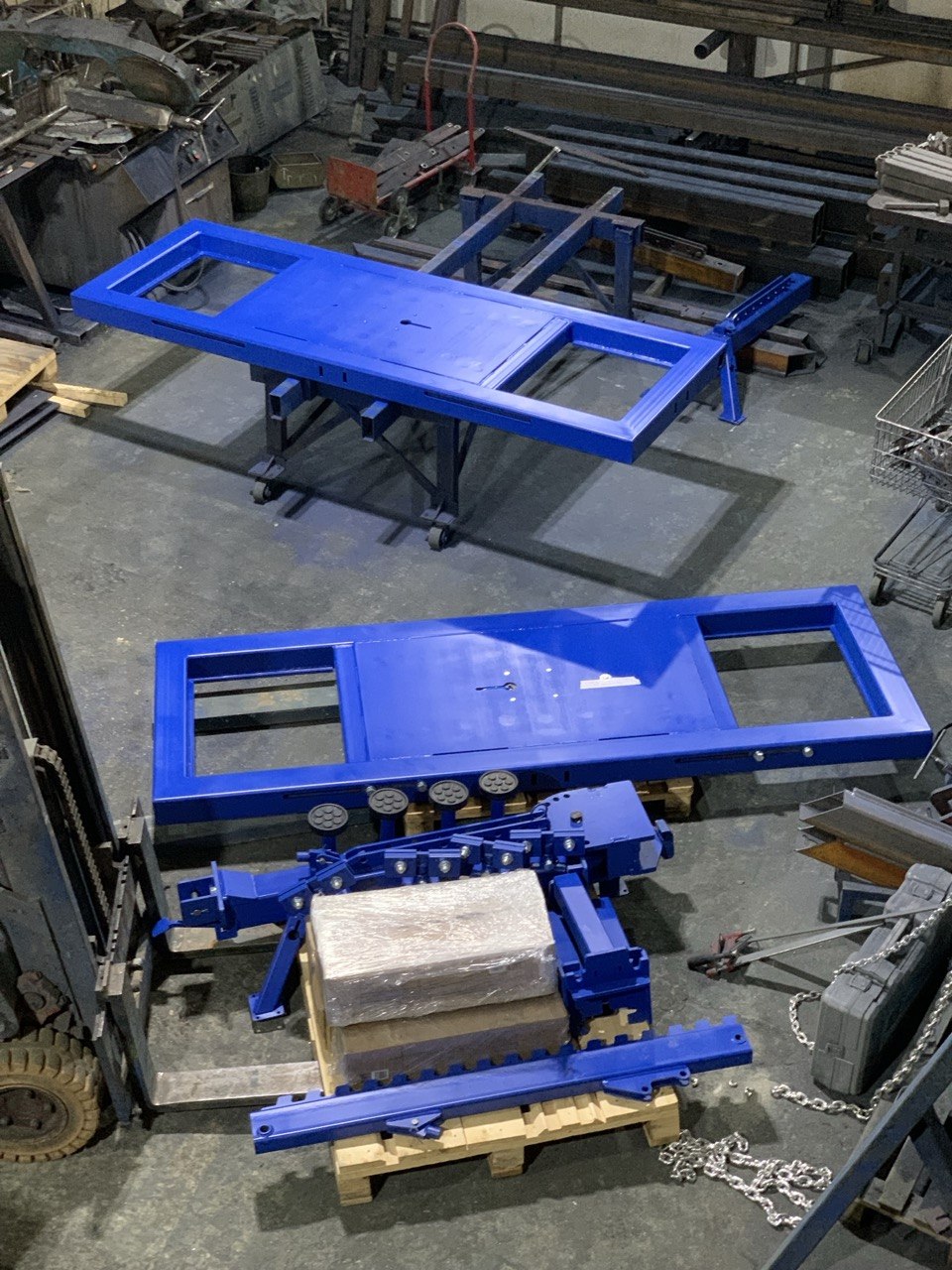

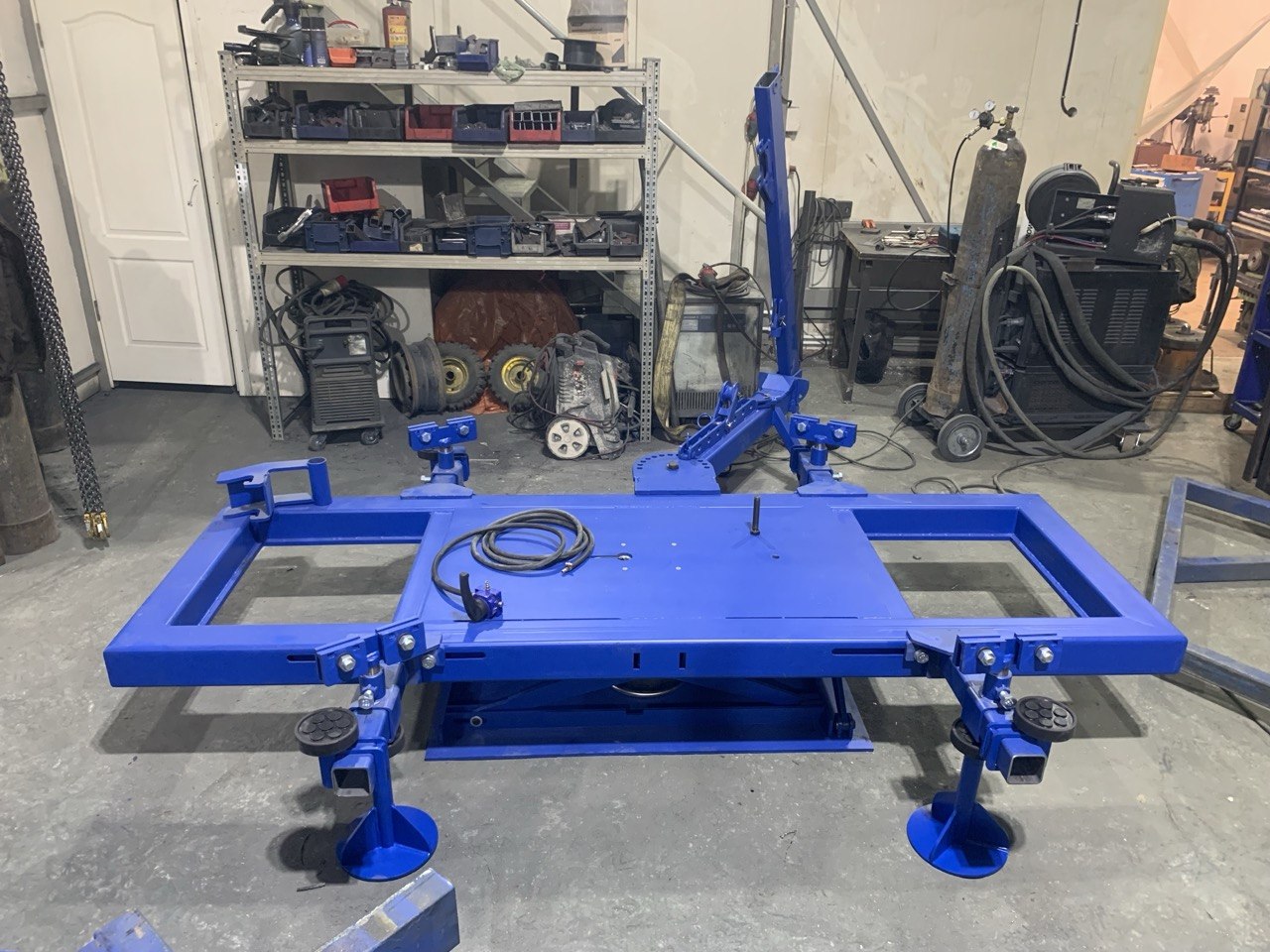

Рама стапеля Vector NZ.

slozhna

Рама Vector NZ изготовлена из труб прямоугольного сечения с самой толстой стенкой, выпускаемой отечественной промышленностью. Стапель NZ оснащается ножничным подъёмником оригинальной конструкции. Он состоит из двух подъемных механизмов, включающихся в работу последовательно. Этим объясняется столь малая начальная высота подъема.

Технические характеристики стапеля Vector NZ:

04

  • Длина 3200 мм
  • Ширина 950 мм
  • Высота рамы в сложенном виде без зажимов за отбортовку порога 108 мм
  • Высота рамы в поднятом виде без зажимов за отбортовку порога 1000 мм
  • Высота рамы в поднятом виде вместе с зажимами за отбортовку порога 1250 мм
  • Грузоподъёмность 2800 кг
  • Минимально необходимая площадь для установки стапеля 6200 х 3600 мм
  • Максимальное развиваемое усилие 10 тонн
  • Рабочая зона вокруг стапеля 360 градусов

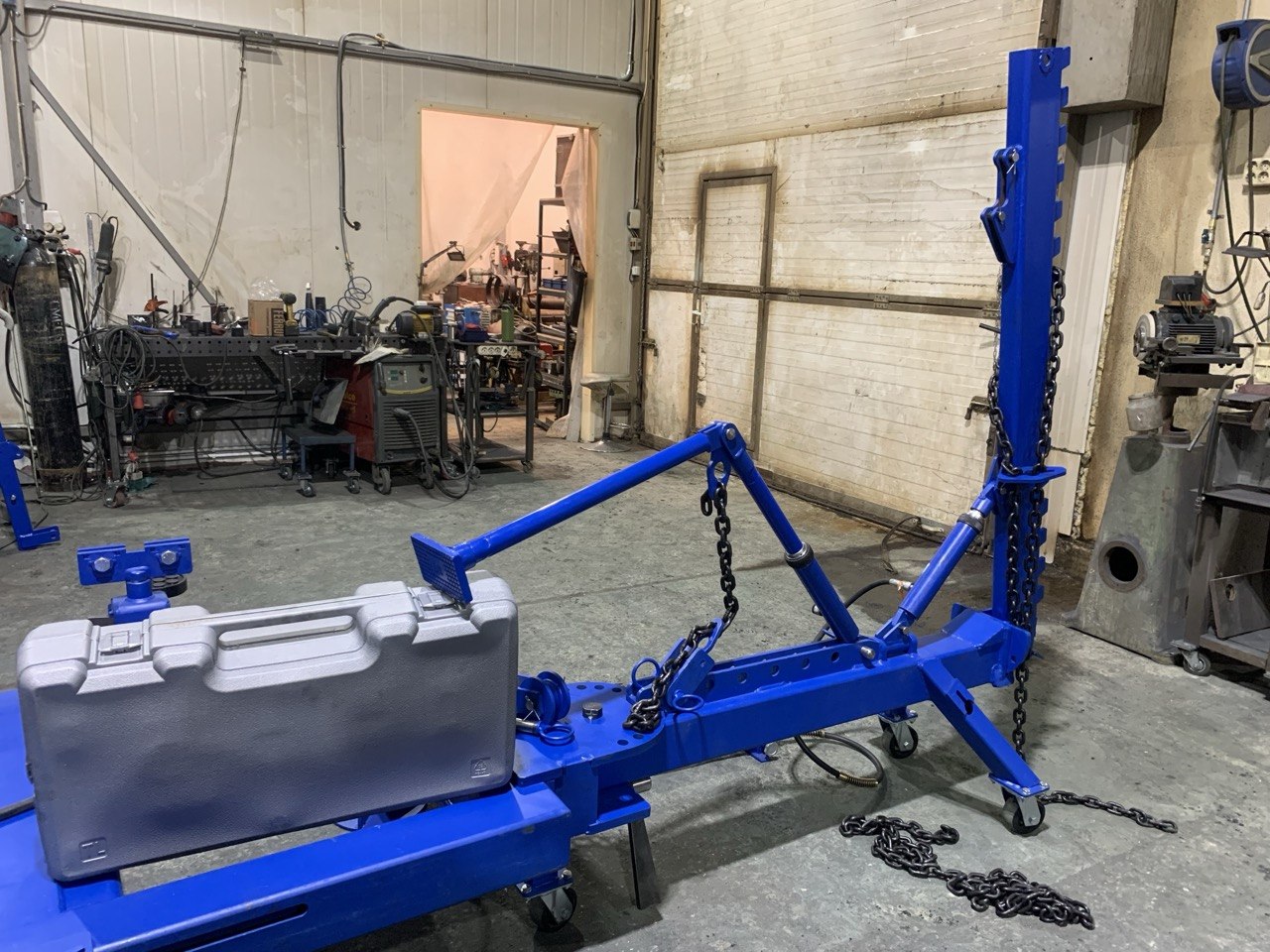

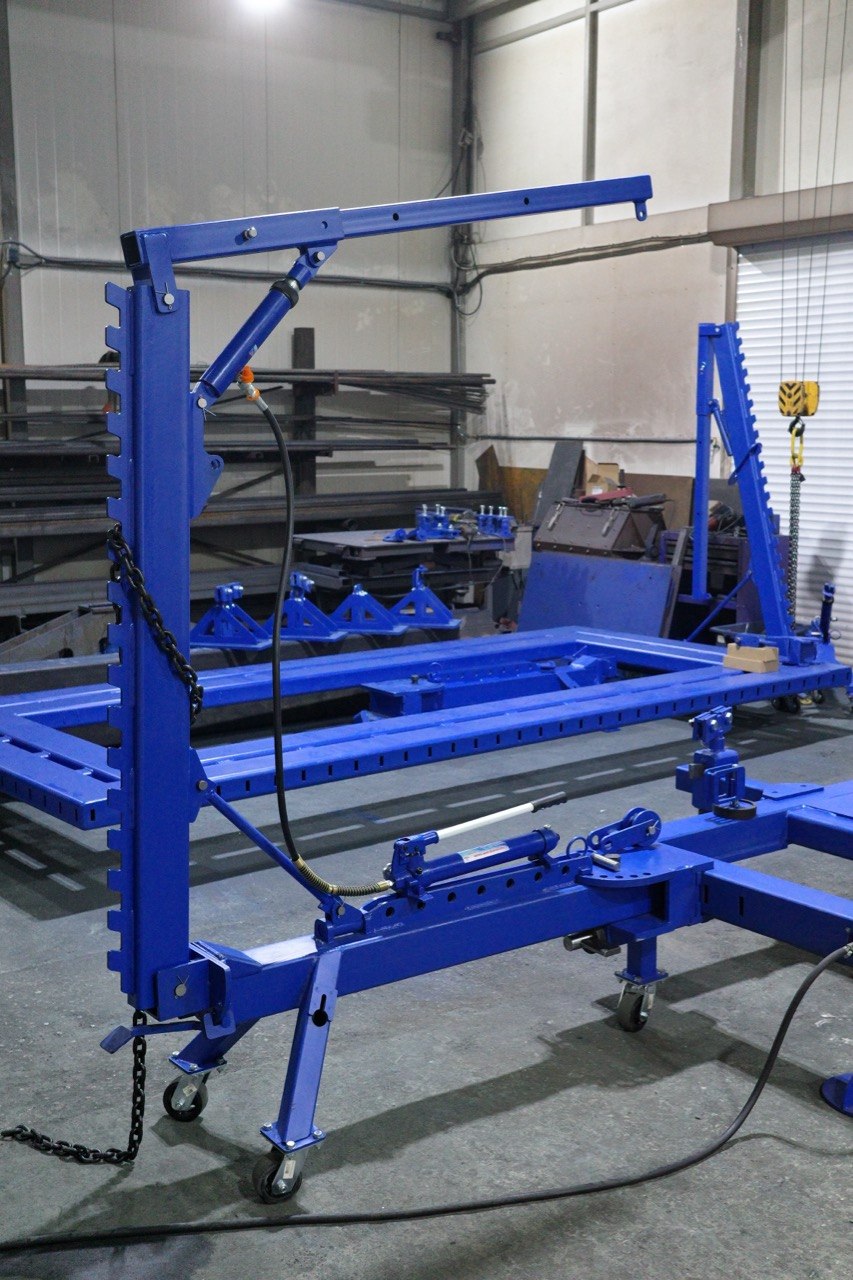

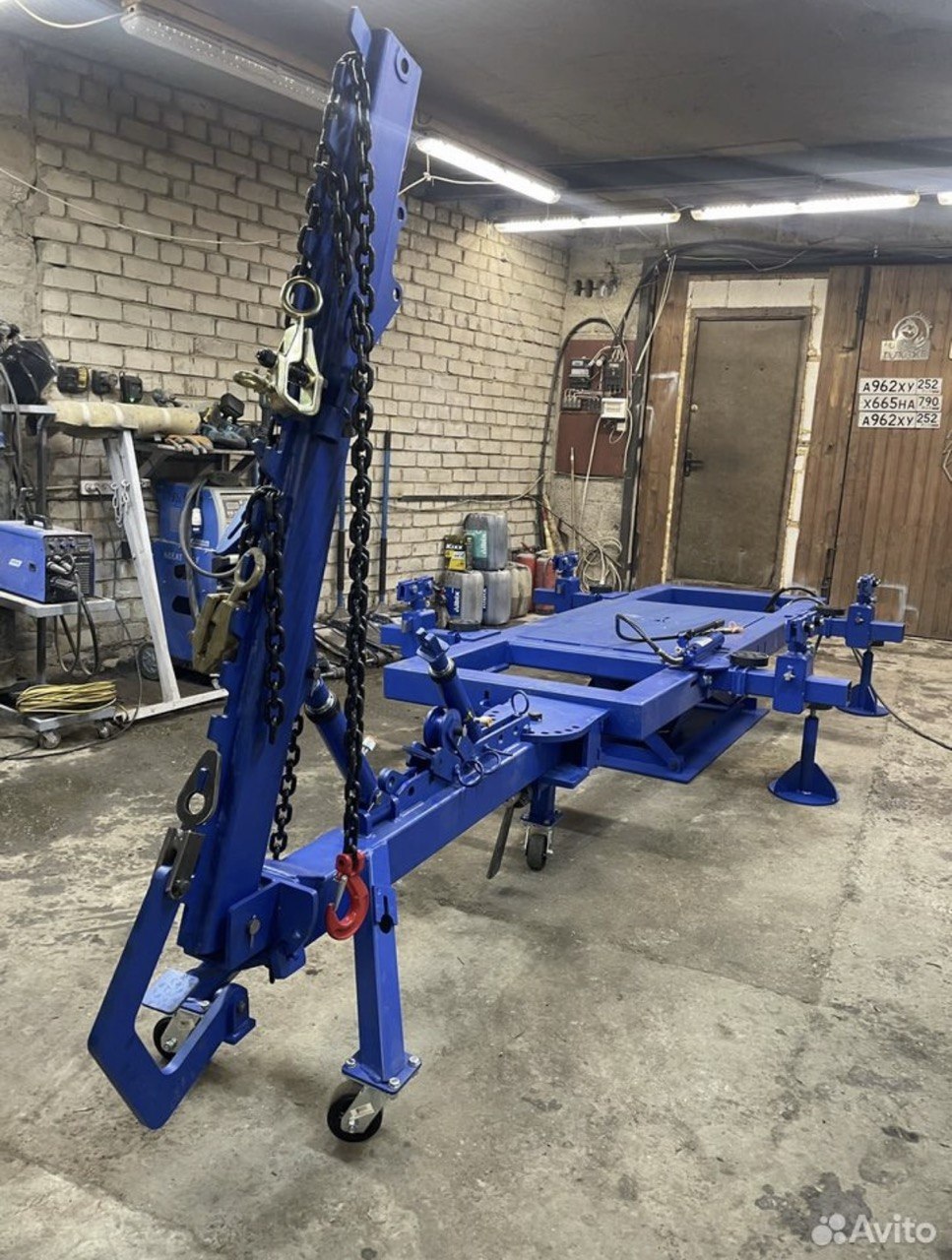

Силовое устройство.


%d0%b1%d0%b5%d0%b7%d1%8b%d0%bc%d1%8f%d0%bd%d0%bd%d1%8b%d0%b9

Силовое устройство схоже по конструкции с Car-o-Liner MK6 – самым прочным из существующих стапелей рамной конструкции. Оно крепится к раме в любом месте и имеет регулировки по горизонтали 180 градусов и по вертикали 70 градусов в каждую из сторон. При испытаниях стапеля на него устанавливалась гидравлика с усилием 20 тонн, но даже при такой нагрузке стапель продемонстрировал высочайшую жесткость.

Установка стапеля в Вашем автосервисе.

BKLwrOHBLt0

По удобству установки стапеля Vector NZ нет равных. Для стапеля не нужно долбить пол в сервисе и рыть приямки. В сложенном виде высота рамы не более 108 мм, а ширина менее 1 метра, над ней легко проезжает любая машина (кроме приоры 05). Стапель устанавливается на ровный твердый пол и крепится к нему 4 анкерными болтами диаметром не менее 12 мм. При подъёме автомобиля следует соблюдать общие правила пользования автомобильным подъёмником. Подъёмник имеет страховочное устройство.

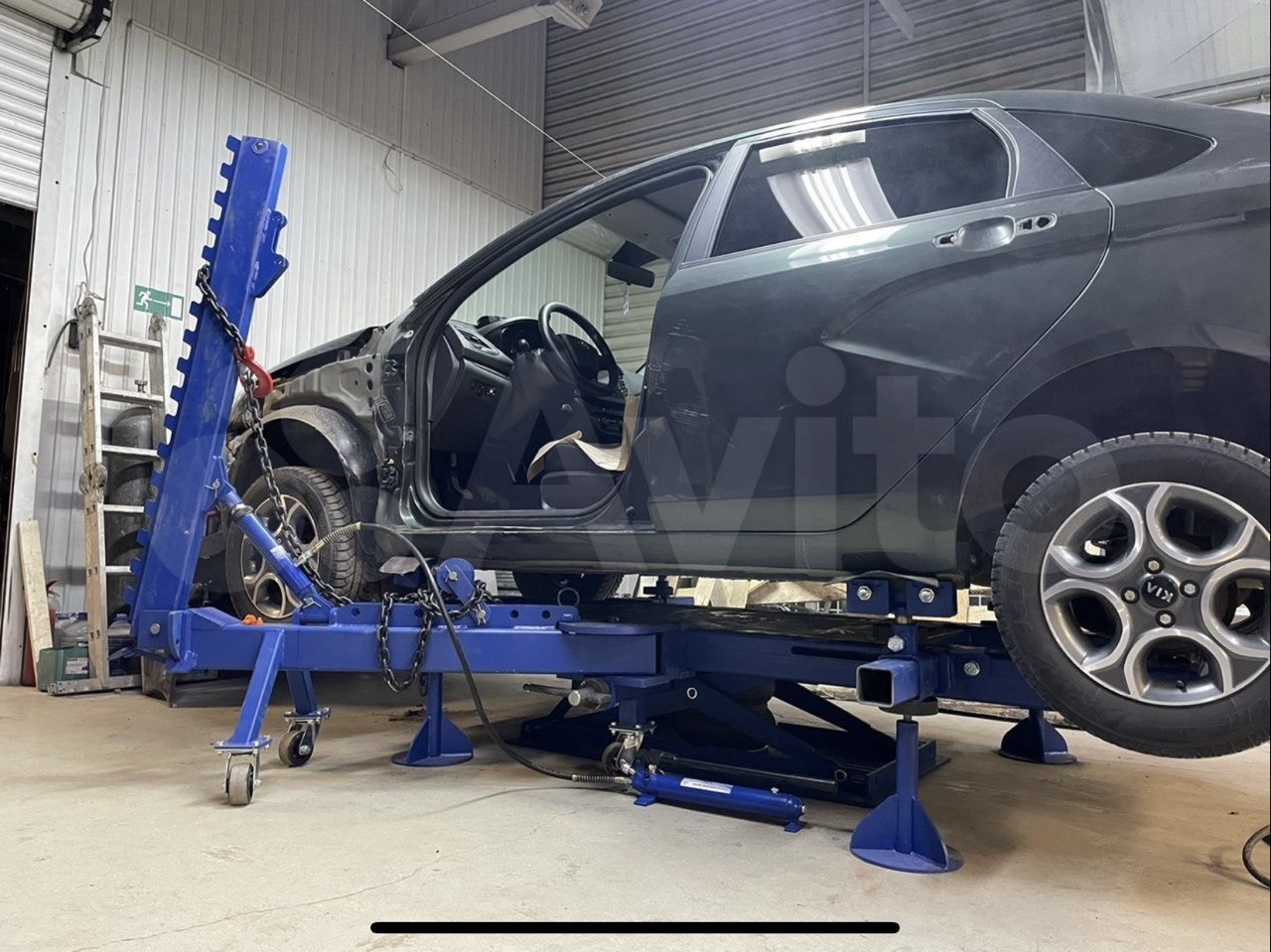

 Установка автомобиля на стапель.

STA_3267

  1. Разместите автомобиль над стапельной рамой так,чтобы центр тяжести авто находился как можно ближе к центру рамы.
  2. Оденьте 4 кронштейна зажимов на раму (просто накидываются) и установите на них резиновые подушки так, чтоб они располагались под точками кузова, предназначенными для подъёмника.
  3. Поднимите авто подъёмником и установите под колёса специальные табуреты (входят в комплект).
  4. Опустите подъёмник, закрепите кронштейны зажимов на раме, разместите губки зажимов под отбортовкой порогов.
  5. Поднимайте подъёмник до тех пор, пока отбортовка порогов не окажется в губках зажимов.
  6. Окончательно затяните крепления губок зажимов к отбортовке порога и крепления зажимов к раме.
  7. Поднимите автомобиль, выньте табуреты из-под колёс и установите их под раму стапеля.
  8. Опустите раму вместе с авто на табуреты для того, чтобы гидравлика подъёмника не оставалась в напряжении во время ремонта.
  9. Подведите и закрепите на раме силовое устройство в желаемом месте.

Стапель готов к работе.



Характеристики стапеля Vector

Размеры рамы (Ш х Д х В)

1000 х 3200 х 105 мм

Размеры силового устройства (Д х В)

1500 х 1900 мм

Минимальная ширина захвата зажимов

1150 мм

Максимальная ширина захвата зажимов

1700 мм

Максимальный вес автомобиля

2800 кг

Максимальное тяговое усилие

10 т

Вес (рама, силовое устройство, набор гидравлики)

~750 кг

Детали

Гарантия

1 год

Примечание

Требуется 100% предоплата.

Страна производства

Россия

Производитель

Стапель Вектор
